Indústrias utilizam amplamente a pneumática na automação para transmitir força e movimento por meio do ar comprimido. Mas para um sistema pneumático funcionar corretamente, ele depende de uma série de componentes interligados que garantem a eficiência, o controle e a segurança do circuito. Neste artigo, vamos detalhar os principais elementos que compõem um circuito pneumático, suas funções e exemplos práticos de aplicação.
O compressor é a fonte de energia do sistema pneumático. Ele converte a energia elétrica em energia mecânica, comprimindo o ar e armazenando-o em um reservatório. Dessa forma, o sistema utiliza o ar pressurizado para movimentar os atuadores e alimentar os dispositivos de controle. Compressores podem ser do tipo alternativo, para pequenos fluxos, ou parafuso, indicado para sistemas de alta demanda.
O reservatório, também conhecido como tanque de ar, é o componente responsável por armazenar o ar comprimido gerado pelo compressor, assim, ele atua como um pulmão do sistema, regulando a pressão e garantindo um fluxo constante de ar, mesmo em momentos de maior demanda. Além disso, o reservatório ajuda a minimizar oscilações e proteger o compressor contra sobrecargas.
O conjunto FRL ou Lubrifil garante a qualidade do ar comprimido que circula no sistema. O filtro remove partículas sólidas e umidade, evitando o entupimento dos componentes. O regulador ajusta a pressão do ar para o nível adequado, dessa maneira, protege o sistema contra variações bruscas. Já o lubrificador adiciona uma fina camada de óleo ao ar comprimido, lubrificando válvulas e cilindros e prolongando sua vida útil.
As válvulas pneumáticas controlam o fluxo, a pressão e a direção do ar no circuito. As mais comuns são as válvulas direcionais, que determinam o caminho que o ar deve seguir. Existem também as válvulas de controle de pressão, que regulam a pressão máxima do sistema, e as válvulas de controle de fluxo, que ajustam a velocidade dos atuadores. A combinação correta dessas válvulas garante um controle preciso do circuito.
Os atuadores convertem a energia do ar comprimido em movimento mecânico. Eles podem ser lineares, como os cilindros de simples ou duplo efeito, ou rotativos, como os motores pneumáticos. Os cilindros são amplamente utilizados para empurrar, puxar ou posicionar cargas, enquanto os motores pneumáticos são ideais para operações rotativas, como acionamento de eixos ou engrenagens.
Os tubos e conexões interligam todos os componentes do circuito pneumático, garantindo que o ar comprimido chegue até os atuadores e válvulas sem perdas ou vazamentos. Os tubos podem ser metálicos, para aplicações de alta pressão, ou plásticos, mais leves e flexíveis. As conexões incluem cotovelos, “T”, uniões e engates rápidos, que facilitam a montagem e manutenção do sistema.
Manômetros são instrumentos utilizados para monitorar a pressão do ar no sistema. Já os sensores pneumáticos, como os de fim de curso ou de presença, são fundamentais para detectar a posição dos atuadores e enviar sinais para o controlador. Em circuitos automatizados, esses sensores garantem a sincronia entre as etapas do processo, evitando falhas e otimizando a operação.
Os controladores pneumáticos e os CLPs (Controladores Lógico-Programáveis) são responsáveis por coordenar as sequências de operações no sistema. Eles recebem sinais dos sensores, interpretam as condições do processo e acionam as válvulas e atuadores conforme a lógica programada. Em sistemas mais avançados, é possível integrar a pneumática com outros sistemas de automação, como redes industriais e softwares SCADA.

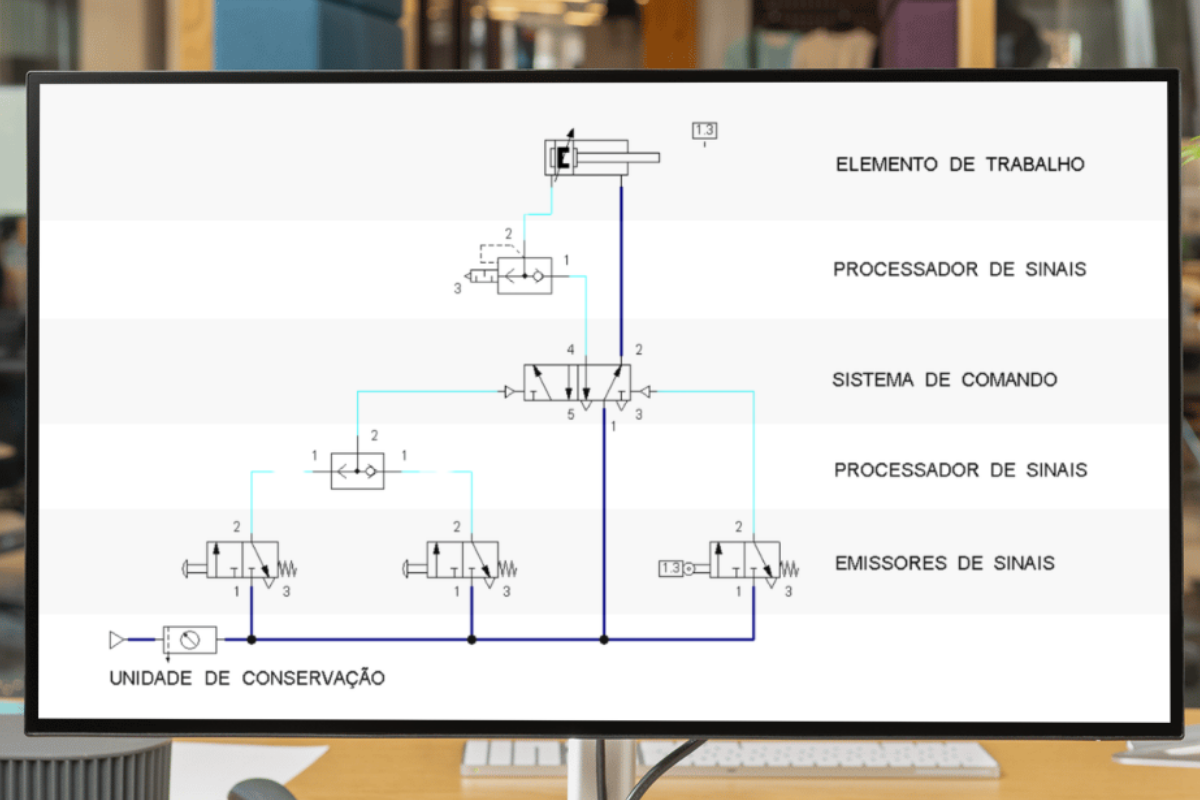

Em um circuito pneumático típico, o compressor gera o ar comprimido e o armazena em um reservatório, na sequência, o ar passa pelo conjunto Lubrifil, para ser filtrado, regulado e lubrificado. Em seguida, o ar segue pelas válvulas, que direcionam o fluxo até os atuadores. Os sensores monitoram as condições de operação, enviando informações ao controlador, que ajusta o funcionamento conforme a lógica programada. Os manômetros garantem a segurança ao indicar a pressão do sistema em tempo real.
Os elementos que compõem um circuito pneumático são interdependentes e precisam estar em perfeito funcionamento para garantir a eficiência do sistema. Desde o compressor, que gera a energia, até os atuadores, que realizam o trabalho mecânico, cada componente desempenha um papel fundamental no ciclo pneumático. Dessa maneira, conhecer suas funções e aplicações é o primeiro passo para projetar, manter ou otimizar um sistema pneumático de forma segura e eficiente.
